Servohydraulische Prüfzylinder (Grundzylinder) - FGB®️

Produktinformationen "Servohydraulische Prüfzylinder (Grundzylinder) - FGB®️"

Servohydraulische Prüfzylinder PZN (V)

Merkmale

Hydrostatische Radiallager zur Kolbenstangenführung
Hohe Lagersteifigkeiten
Höchstmögliche Dämpfung durch spezielle Gestaltung der Lagertaschen
Hohe Geschwindigkeiten
Konstante Taschendrücke durch isoviskoses Verhalten des Drosselsystems
Kompakte Bauweise und Verschleißfreiheit
Geeignet zur Verwendung ohne Leckölabsaugung

Zubehör

Wegmesssysteme – induktiv, LVDT, Magnetostriktiv, SSI, Digitalaufnehmer (Magnescale Sony)
Kraftaufnehmer auf Kolbenstange montiert
Differenzdruckaufnehmer
Aufbaublöcke in Standard oder High Flow
Servoventilblöcke bis zu 4 Stück parallel
Servoventilblöcke für 3-stufige Servoventile
Servoventile 2 oder 3-stufig
Sperrventile mit und ohne Stellungsüberwachung
Sperrventile mit schaltbaren Drosseln mit Stellungsüberwachung für sichere Aktorgeschwindigkeiten
Multiventile
Gelenklager an Kolbenstange und Zylinderfuß
Spielfreie Kolbenklemmung
Leckölabsaugung

Durch diese spezielle Lagerung der Kolbenstange werden die Standzeit und das Frequenzverhalten der Zylinder wesentlich verbessert. Die hydrostatische Lagerung garantiert einen hysteresefreien Betrieb im Nennlastbereich.

Bitte beachten Sie: Die Servoventilkonfiguration ist im Preis nicht enthalten. Die erforderliche Servoventiltechnik wird nach kundenspezifischer Anpassung zusätzlich angeboten.

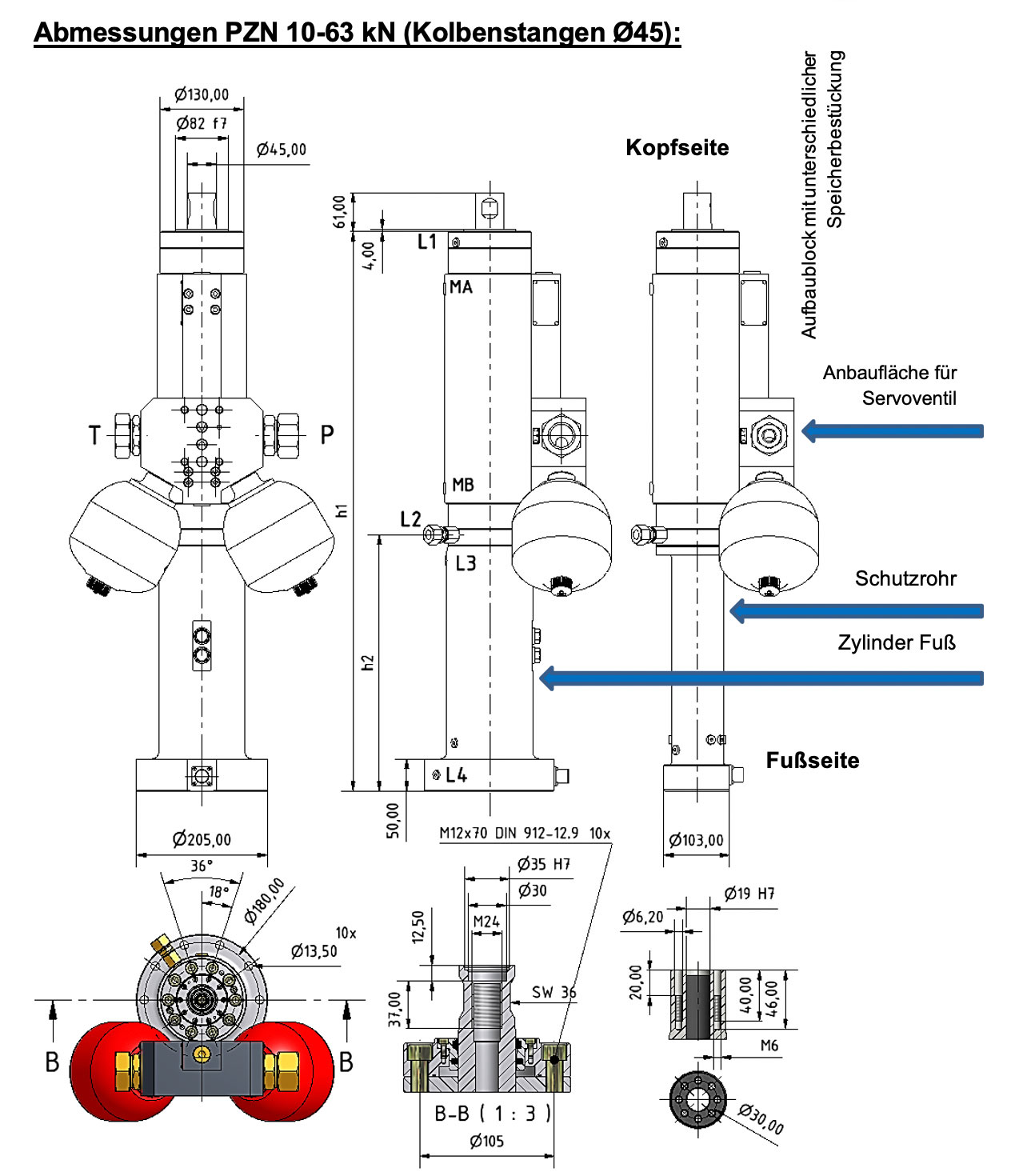

Technische Daten für Zylinder mit Baureihe 10 bis 63

Sonderlängen und Kolbenstangenverlängerungen auf Anfrage.

Prüfmaschinenzylinder	N = Nennhub	E = Endlagendämpfung			h1			h2
PZN 10-63 -F-IND					10	15	25	10	15	25
	100	10	15	25	514	534	574	220	230	250
	250	10	15	25	814	834	874	370	380	400
	300	10	15	25	914	934	974	420	430	450

Nennkraft in kN:	10
Hub in mm:	100
