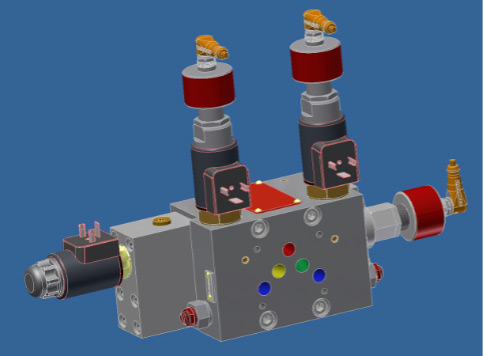

Sperrventil mit schaltbarer Drossel / Zylindergeschwindigkeit V-4000 - FGB®️
Produktnummer:
SW10029.6
Produktinformationen "Sperrventil mit schaltbarer Drossel / Zylindergeschwindigkeit V-4000 - FGB®️"
Baureihe V-4000 – Stellungsüberwacht
Schaltbare Drosseln für sichere Aktorgeschwindigkeiten
Maximaler Betriebsdruck: 315 bar
Maximaler Volumenstrom: bis 160 ltr./min.
Maximaler Volumenstrom (Drossel): 12 ltr./min.
Maximaler Volumenstrom: bis 160 ltr./min.
Maximaler Volumenstrom (Drossel): 12 ltr./min.
Merkmale
- Wege-Schieberventil (Hauptkolben) vorgesteuert, in Normalstellung geschlossen
- Bei nicht bestromter Magnetspule ist das Ventil gesperrt – diese Schaltstellung wird induktiv erfasst
- Minimaler Verschleiß und lange Lebensdauer durch gehärtete und geschliffene Ventileinbauteile
- Zwischenplattenausführung
- Funktion als Absperr-Durchgangsventil A → A1 und B → B1
- P und T in jeder Stellung freier Durchfluss
- Schaltbare Drosseln - 2/2 Wege Sitzventile
- Bei nicht bestromten Magnetspulen sind die Ventile gesperrt. Diese Schaltstellungen werden induktiv überwacht. Bei bestromten Magnetspulen können die Ventile in beiden Richtungen von A → A1 und B → B1 gedrosselt, bei geschlossenem Hauptkolben durchströmt werden.
- Bohrbild – DIN 24340 Form A und ISO 4401
- Hervoragende Schaltleistung durch Hochleistungsmagnet
- Betätigung – elektro-hydraulisch – Öl schaltender Gleichstrommagnet

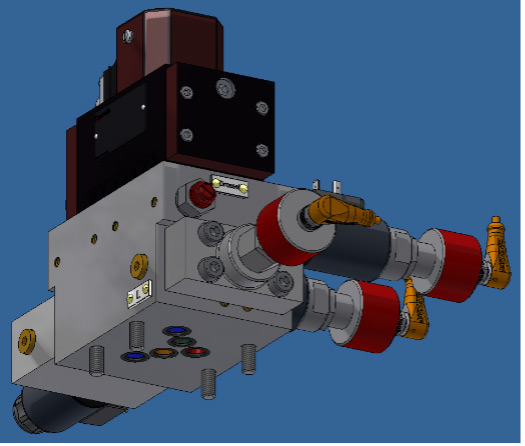

Das letzte Bild dient als Beispiel für ein Sperrventil mit Servoventil.
| Leckölabfuhr: | intern |
|---|---|
| Lochbild: | Stellungsüberwachung VD 90° zu Servoventil-Seite |
| Servoventil: | Rexroth NG 10 |
