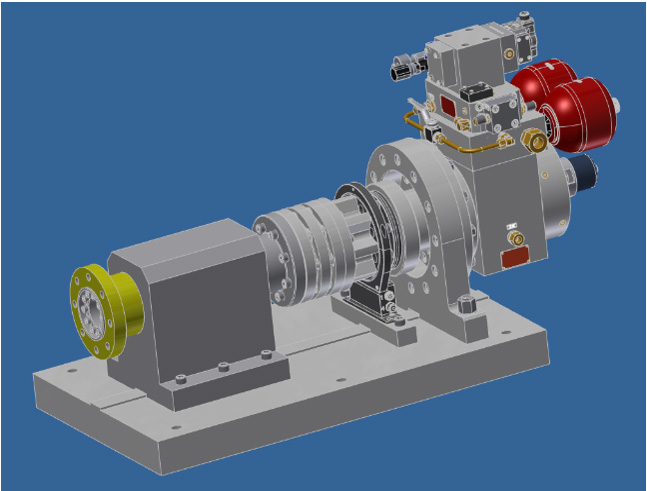

Torsionsprüfstand - FGB®️
Produktnummer:
SW10021.1
Produktinformationen "Torsionsprüfstand - FGB®️"
Bestehend aus:

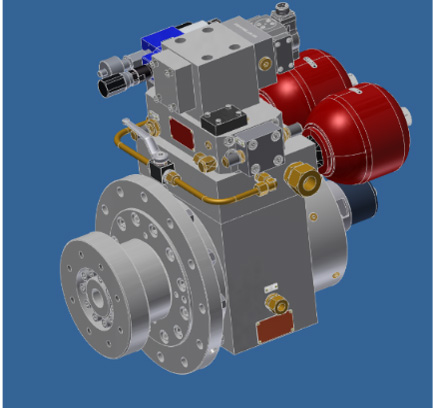

- Drehantrieb DAS 5 kNm-60-BU
- Konsole Drehantrieb
- Drehmomentensensor HBM T40 / 5 kNm
- Doppelkardanische Lamellenkupplung 5 kNm, speziell angepasst an HBM Drehmomentaufnehmer
- Lagereinheit (die zu berücksichtigenden Lastvektoren und die entsprechenden Lagertragzahlen, Lh-10 Lebensdauer, werden nach Absprache mit dem Kunden festgelegt)
- Adapterflansch Drehwinkelsensor HBM T40
- Grundplatte, allseitig bearbeitet, inkl. Befestigungsbohrungen
| Drehmoment statisch (210 bar): | ±5 kNm |
|---|---|
| Drehwinkel: | ±60 Grad |
| Nutzbarer Drehwinkel: | ±55 Grad |
| Füllmenge: | 4,56 cm³/Grad |
| Spez. Drehmoment: | 26,1 Nm/bar |
| Betriebsdruck max.: | 310 bar |
| Dauerbetriebsdruck max.: | 280 bar |
| Medium: | Hydrauliköl ISO VG 46 |
