Zylinderkonsole - FGB®️
Produktnummer:
SW10005.3

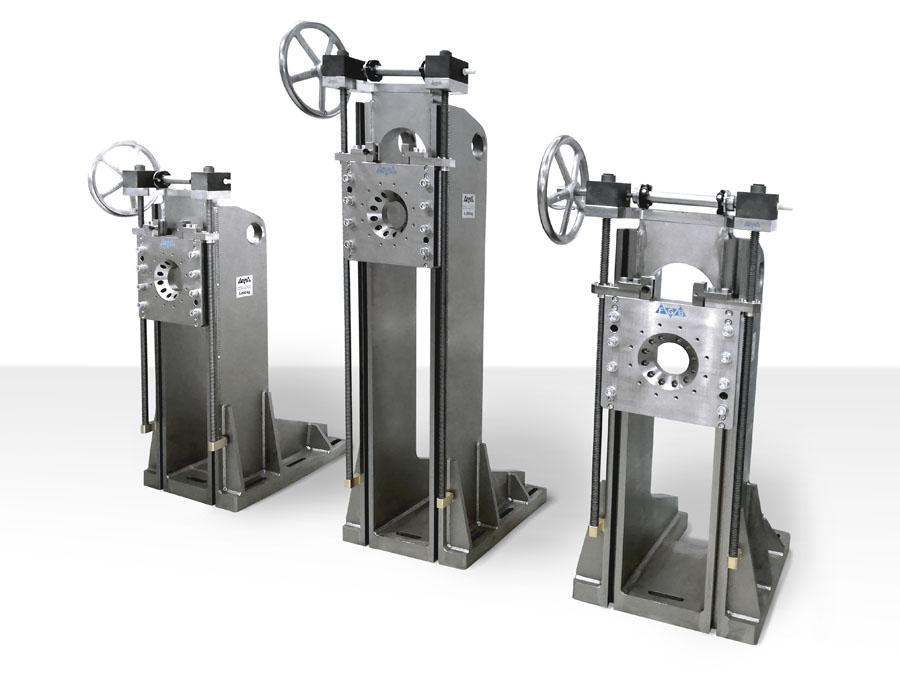

Produktinformationen "Zylinderkonsole - FGB®️"
- Konsole in stabiler und steifer Stahl-Schweißkonstruktion Oberflächen chemisch vernickelt
- Zusätzliche Fertigungsteile gelb chromatiert (analog Ventilsystemaufbauten am Zylinder)
- Befestigungsraster der Konsolengrundplatte an kundenseitiges Spannfeld angepasst
- Zylinderadapterplatte mit Führungsschienen für Prüfmaschinenzylinder bis 160 kN (größere Kräfte nach Kundenanfrage möglich), ausgeführt für Zylinderadaption Kopf- und Fußanbau
- Klemmung der Zylinderanbauplatte mechanisch über Zylinderkopfschrauben (ein Verkippen der eingestellten Zylinderachse wird während des Klemmvorgangs durch zusätzliche Führungen verhindert)
- Höhenverstellung manuell über Spindelhubgetriebeeinheit (automatisierte Lösung auf Kundenwunsch möglich)
- Spindelhubgetriebeeinheit in selbsthemmender Ausführung (dadurch wird ein Verstellen der eingestellten Zylinderhöhe oder gar ein Durchsacken selbst bei gelöster Klemmung der Zylinderadapterplatte mit angebautem Zylinder sicher verhindert)
Einstellbereich der Zylinderachse von:
- Einstellbereich der Zylinderachse über Spannfeld ablesbar über beidseitige Skala (mm)
- Auflösung der Positionierung: 1 mm/Umdrehung am Handrad
- benötigter Drehmoment an Handrad selbst bei 500 kg Last durch Zylinder ca. 5 Nm

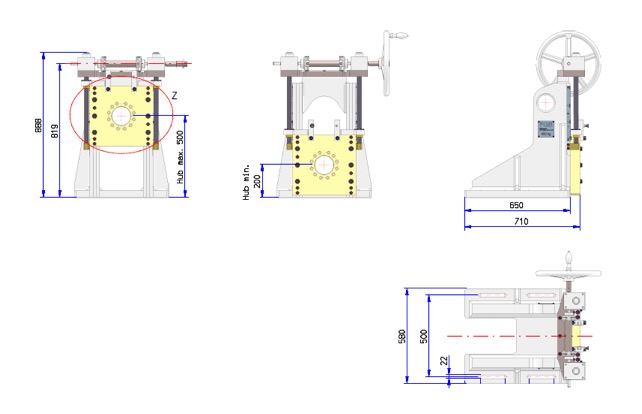

| Höhenverstellung für Prüfmaschinenzylinder bis 160 kN: | 200 mm bis max. 500 mm |
|---|
